20A DC LC Filter EMI Elektromagnetisk Interferencesfilter Emc Fcc Högfrekvent Effektfiltrering för 12V 24V 48V Bil

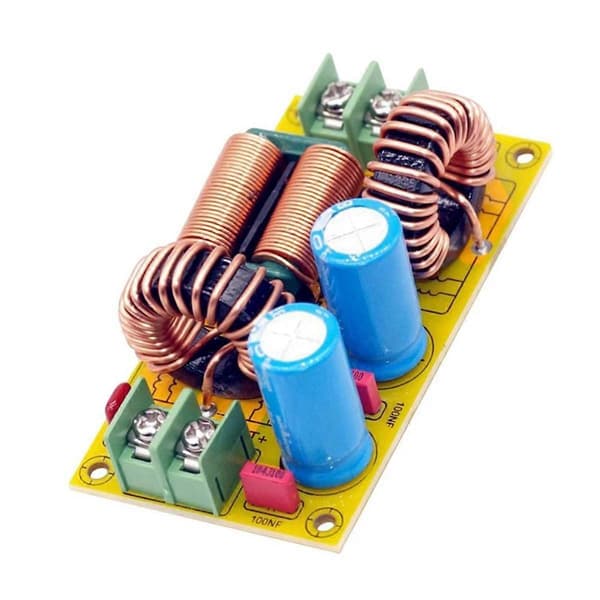

Beskrivning: Introduktion till DC-strömförsörjningsfilterkrets: Kretsen består av tre delar: den första delen är en primär LC-filterkrets, den andra delen är ett common mode EMI-filter och den tredje delen är en sekundär LC-filterkrets. \nLC-filter, allmänt känt som passivt filter, är en traditionell DC-strömförsörjningsharmonisk kompensationsenhet som består av induktans och kapacitans, som kan filtrera bort övertoner i strömförsörjningen en eller flera gånger och rena DC-strömförsörjningen \nCommon mode-filtrering kan åtgärda problemet med snabba transienta grupppulsstörningar med en repetitionsfrekvens på flera tusen hertz på vissa användarplatser och kan spela en undertryckande roll. \nPCB-specifikationen är FR4 42X77X1.6MM, med den kortaste designen för högströmskretsar och korta vägar, som tål högre strömmar och minimerar externa störningar. \nDe utrustade induktorerna finns i: 20A. \n \nFunktioner: 1. Liten och utsökt \n2. Pålitlig prestanda \n3. Låg förbrukning \n4. Brett användningsområde \n5. Kortaste design av högströmsöverföringsledningar. \n: \nIngång: DC får inte överstiga 50V (elektrolytkondensator kan bytas ut för att lyfta vid högre spänning) \nUtgång: DC \nStröm: 20A \nKretskort: dubbelsidigt FR4 glasfiberkort \nElektrolytkondensator: 50V 470UF förbrukning 2 ST \nTunnfilmskondensator: 100NF 2ST 470 PF 1ST \nMagnetisk ringinduktans: dosering 2ST, (järnkiselaluminium är för 20A hög ström), \nCommon mode-induktans; Användning: 1 ST, (platt koppar med hög ström på 20A) \nSocket: 7.62 socket, 2PIN, 3PIN, 1 ST vardera \nDenna modul är lämplig för att eliminera DC-strömkällor med elektromagnetiska störningar och kan appliceras på DC-kretsar med starka elektromagnetiska störningar i bilar, motorcyklar och andra industrier. Obs: Olika partier, utseendet/färgen på den elektroniska komponenten på produkten kan vara annorlunda, men funktionen är densamma, det påverkar inte användningen \nMaterial: PCB+elektroniska komponenter \nFärg: Gul \n \nPaketets innehåll: \n1 x Filter \n \nEndast ovanstående paketinnehåll, andra produkter ingår inte. \nObs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
