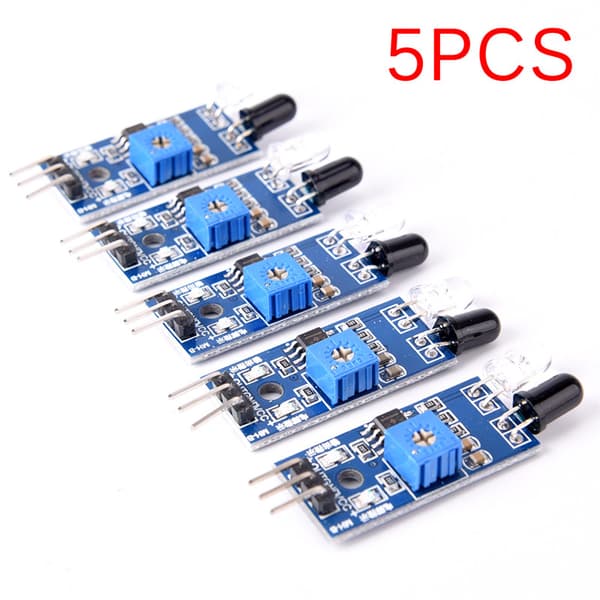

5 ST IR IR Infraröd Obstacle Avoidance Sensor Module för Arduino S

Beskrivning: 1. När modulen upptäcker ett hinder framför signalen, den gröna indikatorlampan på kortnivån, medan låg nivå kontinuerlig utgångssignal OUT-port, detekterar modulen avståndet 2 ~ 30 cm, detekteringsvinkeln 35 °, kan avståndet detekteringspotential justeras medurs justeringspotentiometer för att detektera avståndet ökar; moturs för att justera potentiometern för att minska detekteringsavståndet. 2 .aktiva infraröda sensorer för att detektera det reflekterade, och därmed formen på reflektionsförmågan hos måldetekteringsområdet är kritisk. Det minsta detekteringsavståndet som svartvitt maximalt; små föremål från ett litet område, ett stort område från Grand. 3. utgångsportens OUT-sensormodul kan direkt anslutas till mikrokontrollerens IO-port, du kan direkt köra ett 5V-relä; Anslutning: VCC-VCC; GND-GND; OUT-IO 4. Använder komparatorn LM393, stabil; 5 .kan användas för 3-5V DC power . När power slås på, den röda power indikator ljus ; 6. med skruvhål på 3 mm, enkel fast installation; 7. kortstorlek: 3,1 cm * 1,5 cm 8. varje modul överföringar som jämför tröskelspänningen har justerats av potentiometern är bra, inte exceptionella omständigheter, justera inte godtyckligt potentiometern. Gränssnittsbeskrivning (3-tråds): 1. VCC: extern 3,3V-5V spänning (kan anslutas direkt till 5v MCU och 3.3v MCU) 2. GND: GND Extern 3. UT: digitala utgångsgränssnitt för små kort (0 och 1) Paketet inkluderar: 5 x Infraröd hinder undvikande modul
