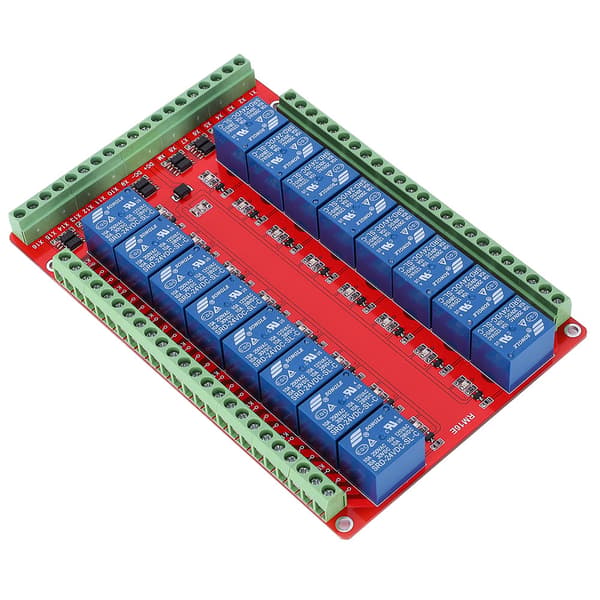

Isolerad Typ 16 Kanal Relämodul Gränssnittskort Hög/Låg Nivå Trigger (DC 24V)

Isoleringstyp 16 Kanal Relämodul kan välja hög- eller lågnivåsignalutlösning och behöver endast 5mA ström för att driva reläet med 10A kontrollkapacitet för att dra in. Modulen använder äkta högkvalitativt effektrelä, högkvalitativ liten optokopplare, högeffekts triod med hög dielektrisk styrka, röd och blå signalindikator, dubbelsidigt PCB-kort av militär kvalitet och med rimlig layout och stabil prestanda kan den användas i en mängd olika effektkontroller. Funktioner: 1. Med strömförsörjningens omvända anslutningsfunktion för att förhindra att modulen skadas. 3. Använder liten dubbelriktad isolerad optokopplare, med stark anti-interferensförmåga och stabil prestanda; triggerströmmen är endast 5mA. 4. Användare kan välja reläets kontrollnivå, som kan vara hög nivå pull-in eller låg nivå pull-in. 5. Modulen har inbyggt ändligt strömmotstånd. Den positiva och negativa polkontrollen av strömförsörjningen kan användas direkt, eller använd I/O-porten på en-chip för att styra. 6. Strömindikator (röd), relästatusindikator (blå) 7. Användarvänlig gränssnittsdesign, alla gränssnitt kan anslutas direkt med ledningsterminalerna, mycket bekvämt. 8. Designad med 4 3 mm fasta bulthål för enkel montering. Specifikation: Triggerström: 5mA Monteringshålsdiameter: 3mm Modulstorlek (L*B*H): 15,3*10*2,0cm / 6,0*3,9*0,8in Paketvikt: Ca. 246g/8.7oz Modulgränssnitt: Modulens kontrollgränssnitt har 16 ledningsterminaler. 2. DC-: Anslut till DC-strömförsörjning -3. XM: Gemensam terminal för optoelektronisk isoleringschip Om du använder hög nivåkontroll: Detta gränssnitt ska anslutas till den negativa polen på kontrollkortets strömförsörjning. Om du använder låg nivåkontroll: Detta gränssnitt ska anslutas till den positiva polen på kontrollkortets strömförsörjning. 4. X1-X16: Reläkontrollgränssnitt Reläutgångsgränssnitt har 48 ledningsterminaler. 1. NO1-NO16: Normalt öppna gränssnitt för reläerna 2, COM1-COM16: Gemensamt gränssnitt för reläerna 3. NC1-NC16: Normalt stängda gränssnitt för reläerna Paketlista: 1 * 16 Kanal Relämodul.
