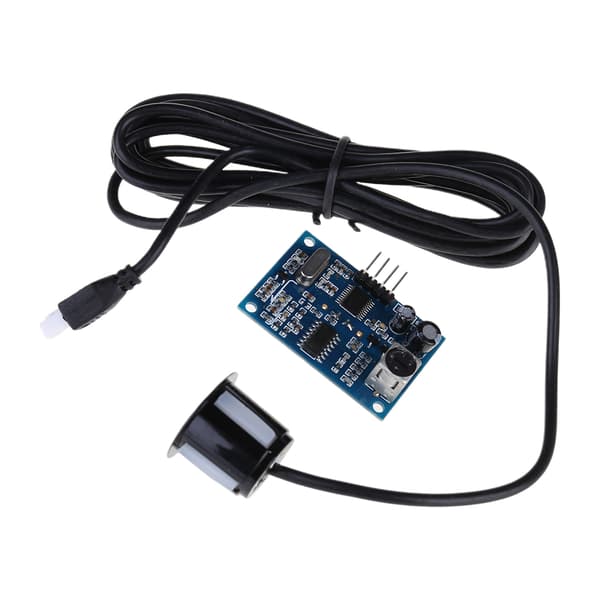

Kompakt Integrerad Ultraljudsmodul Avståndsmätande Givare Sensor

Helt ny och hög kvalitet.\r\n\r\nFunktioner:\r\nJSN-SR0T4-2.0 ultraljudsavståndsmätningsmodul kan tillhandahålla 20cm-600cm kontaktlös avståndsmätningsfunktion, med en mätnoggrannhet på upp till 2mm.\r\nModulen inkluderar ultraljudssensor för sändare och mottagare samt styrkrets, det är en piezoelektrisk sensor tillverkad med hjälp av elektrostriktiva fenomen.\r\nDenna produkt använder en integrerad ultraljudssonddesign av industriell kvalitet, en viss grad av vattentäthet (men kan inte sänkas ner i vatten), stabil prestanda, för allt MCU-arbete på marknaden.\r\nLiten storlek, lätt att använda.\r\nBrett strömförsörjningsområde, låg strömförbrukning.\r\nHög mätnoggrannhet, hög upplösning.\r\nDetekteringen av blindområde är liten, längre bort.\r\nUtgångsdiversifiering, pulsbreddsutgång, seriell utgång.\r\n\r\nProduktparametrar:\r\nDriftspänning: för DC 3.0~5.5V\r\nDriftström: mindre än 8mA\r\nSondfrekvens: 40kHz\r\nLång räckvidd upp till: 600cm\r\nNära räckvidd: 20cm\r\nAvståndsnoggrannhet: ±1cm\r\nMätvinkel: 75 grader\r\nIngångstriggersignal:\r\n1. TTL-puls över 10uS\r\n2. Seriella överföringsinstruktioner 0X55\r\nUtgångsreverbsignal: utgångspulsbreddsnivåsignal, eller TTL\r\nKablage:\r\n3-5.5V (ström positiv)\r\nTrig (kontroll) RX\r\nför Echo (utgång) TX\r\nGND (ström negativ)\r\nArbetstemperatur: -20~70℃\r\nStorlek: 4.1cm/1.61\"×2.8cm/1.10\"\r\nLinjelängd: ca 2.5m/98.43\"\r\n\r\nStandardarbetsläget är Läge 1.\r\nLäge 1: R27 = öppen, det vill säga inte svetsning. Mönstret beskrivs nedan\r\nGrundläggande arbetsprincip:\r\nAnvänd IO-port TRIG-triggerområde, till minst 10us hög bokstav.\r\nModulen skickar automatiskt 8 40khz fyrkantsvågor, upptäcker automatiskt om signalen kommer tillbaka;\r\nDet finns en signal att returnera, via IO-porten för ECHO-utgång en hög nivå, den höga nivån av kontinuerlig tid är ultraljudet\r\nFrån tiden för lansering till retur. Testavstånd = (hög tid * ljudhastighet (340M / s)) / 2;\r\nNär modulen utlöses, om inget eko tas emot (orsaken är mer än det uppmätta området eller sonden inte är positiv På det uppmätta objektet),\r\nför ECHO-porten blir automatiskt låg efter 60MS, vilket markerar slutet på mätningen, oavsett ström eller inte.\r\nLED-indikator, LED icke-strömindikator, den kommer att ta emot triggersignalen efter modulen, detta När modulen är i drift.\r\nBehöver bara tillhandahålla en puls över 10uS triggersignal, modulen kommer att utfärdas inom 8 40kHz cykelnivåer och detektera eko. Eko-signalen matas ut när en eko-signal detekteras. Efterklang\r\nPulsbredden på pulsen är proportionell mot det uppmätta avståndet. Därigenom genom att sända en signal till den mottagna eko-signalen tidsintervall\r\nKan beräkna avståndet. Formel: uS / 58 = för cm eller uS / 148 = tum; eller: avstånd = hög tid * Ljudhastighet (340M / S) / 2;\r\nDen rekommenderade mätperioden är 60ms eller mer för att förhindra påverkan av den sända signalen på eko-signalen.\r\n \r\nLäge 2: R27 = 47K är svetsningen 47K motstån...
