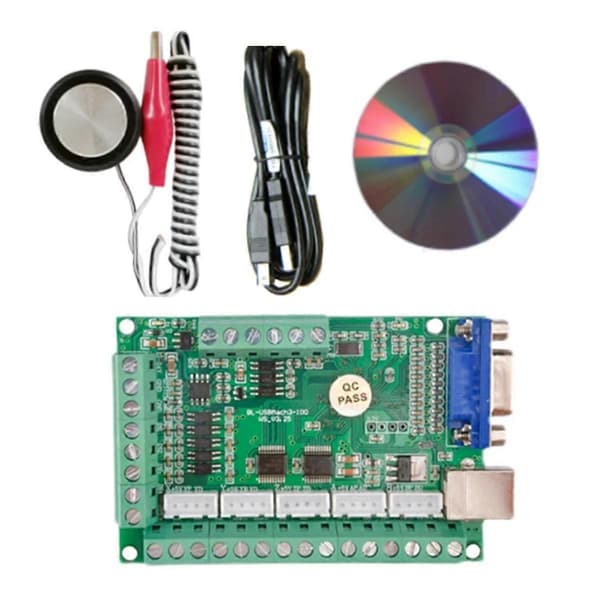

Mach3 V3.25 USB-drivrutstyrningskort för rörelse 5-axlig CNC-kort Z-verktygsinställning för CNC-fräsning

Kompatibel med MACH3-programvara. Stöd för Windows XP, WIN7, WIN8, WIN10, stöd för surfplattor, samt 64-bitars system. \n2. Levererar PWM-utgång (5V-nivå) isolerad av optokopplare för att styra andra PWM-styrda varvtalsregulatorer för spindlar. Levererar 4 utgångsportar (5V-nivå), som kan anslutas till ett relämodul med optokopplare för att styra vattenkylning, sprutning, etc. \n3. Extern bred spänningsingång, 12-24V, och funktion för omvänd anslutning. \n4. Alla ingångssignaler är isolerade av optisk koppling, som kan anslutas till nödstopp, verktygsinställning, gräns, återgång till noll, etc., för att säkerställa datorns säkerhet. \n5. Den levererar 0-10V analog spänningsutgång isolerad av optokopplare, och kan styra frekvensomriktarens ingång med 0-10V analog spänning för att styra spindelns varvtal. \n \nDen kan anslutas till en stegmotorförare med en gemensam anod- eller gemensam katod-ingång, en nivå på 5V, och en optokopplare-ingång. \nSamtidigt tillhandahålls ett 5-axligt gränssnittskabeluttag (HX2.54), vilket är bekvämt för att ansluta stegmotorföraren. \nStäll in frekvensomriktaren: \n1. Ställ in frekvensomriktaren till extern terminalstart. \n2. Ställ in frekvensomriktarens frekvensstyrningsläge till analog (0-10V) ingångsstyrning. \nSnabbt ställa in frekvensomriktaren: \n1. Frekvensomriktaren behöver inte anslutas till gränssnittskortet först. \n2. Kortslut FWD och COM på frekvensomriktaren, och kortslut 10V och VI på frekvensomriktaren. Anslut spindeln. (Naturligtvis är det bättre att ansluta potentiometeren till 10V, VI och GND på frekvensomriktaren enligt figuren). \n3. Slå på strömmen, om frekvensomriktaren kan köras med maximal hastighet och spindeln roterar normalt, betyder det i princip att inställningen är korrekt. (Om en potentiometer används är hastigheten justerbar). \nVarning! \nVar uppmärksam på strömmens polaritet och drivrutarnas riktning. \nSlå inte på/av drivrutinerna eller motorerna när strömmen är på. \nKoppla bort alla motorer när du justerar drivrutinsströmmen. \nMaterial: plast \nFärg: Som visas \n \nPaketinnehåll: \n1 x V3.25 5-axligt styrkort \n1 x USB-kabel \n1 x CD \n1 x Verktygsinställning \n \nEndast ovanstående paketinnehåll, andra produkter ingår inte. \nObs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
