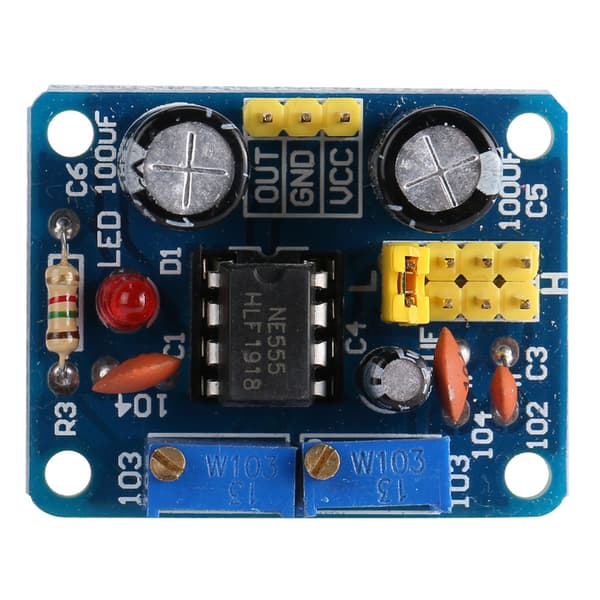

NE555 Pulsfrekvensgenerator Justerbar Driftcykel Signalgenerator Kortmodul

1、Utgång med LED-indikering, när lysdioden är låg är lysdioden släckt, och när frekvensen är låg blinkar lysdioden, tydligare och bekvämare. 2、Utgångsfrekvensområdet är valfritt, använd kortslutningslocket för att välja) för att göra utgångsfrekvensen mer kontinuerligt justerbar. 3、Generera fyrkantsvågssignal, justerbar puls. 4、Kompakt och praktisk design gör att den fungerar mer stabilt. 5、Allmänt tillämplig vid flera tillfällen, lämplig för många utrustningar. Artikeltyp: PulsfrekvensgeneratorStorlek: 2,9 x 3,6 cm / 1,14 x 1,42 tumFixeringshålsavstånd: 22,5 x 30,5 mm / 0,89 x 1,2 tumHuvudchip: NE555Ingångsspänning: 5V~15VDC.När 5V levereras kan utgångsströmmen vara runt 15mA; när 12V levereras kan utgångsströmmen vara runt 35mA.Vikt: Vikt: 10 g / 0,35 oz (ungefär)Ingångsström:>=100mAUtgångsamplitud: 4,2V V-PP till 11,4V V-PP. (Utgångsamplituden kommer att vara annorlunda beroende på ingångsspänningen)Utgångsström: ≥15mA (5V strömförsörjning, V-PP är större än 50%), ≥35mA (12V strömförsörjning, V-PP är större än 50%)Utgångsfrekvens:Låg frekvens: 1Hz ~ 50HzMellanfrekvens: 50Hz ~ 1kHzMedelhög frekvens: 1KHz ~ 10kHzHög frekvens: 10 KHz ~ 200 KHzPeriod T = 0,7 (RA + 2RB) CRA och RB är justerbara från 0 till 10K;C=0,001UF i lågfrekvensväxel;C=0,1UF i mellanfrekvensfilen;Medel- och högfrekvensfil C=1UF;C=100UF i hög frekvens, så frekvensen för vågformen kan beräknas själv. . 1 x Signalgenerator Om du hittar några produktproblem efter att ha mottagit varan, såsom skada eller felaktig varukvantitet, vänligen kontakta oss omedelbart. Vi kommer att göra vårt bästa för att ge dig tillfredsställande kundservice.
